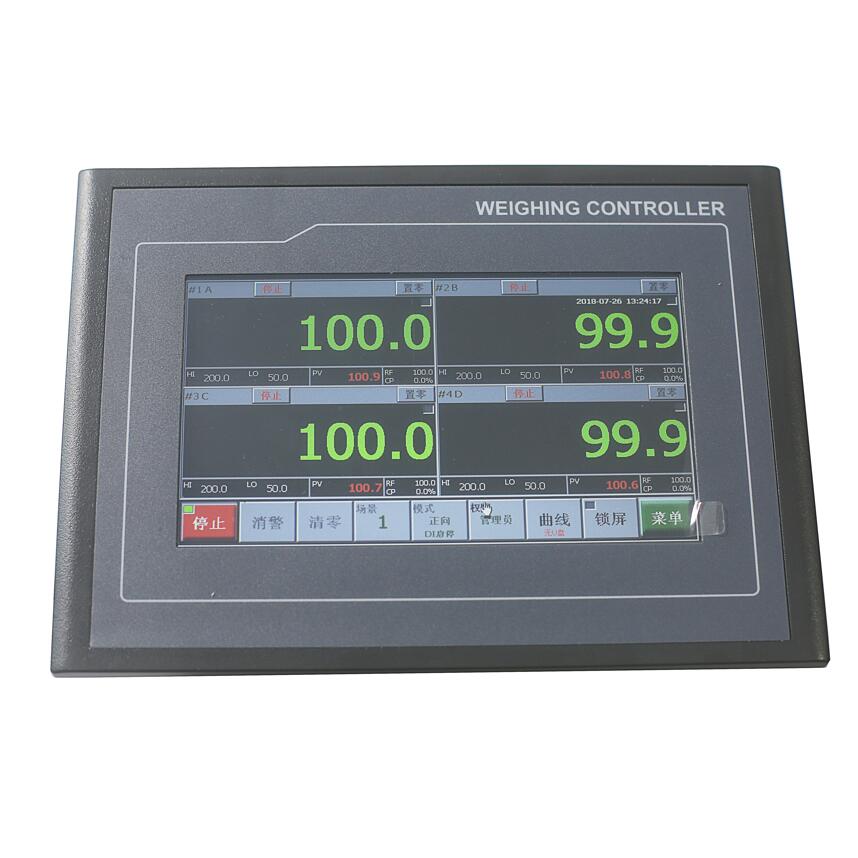

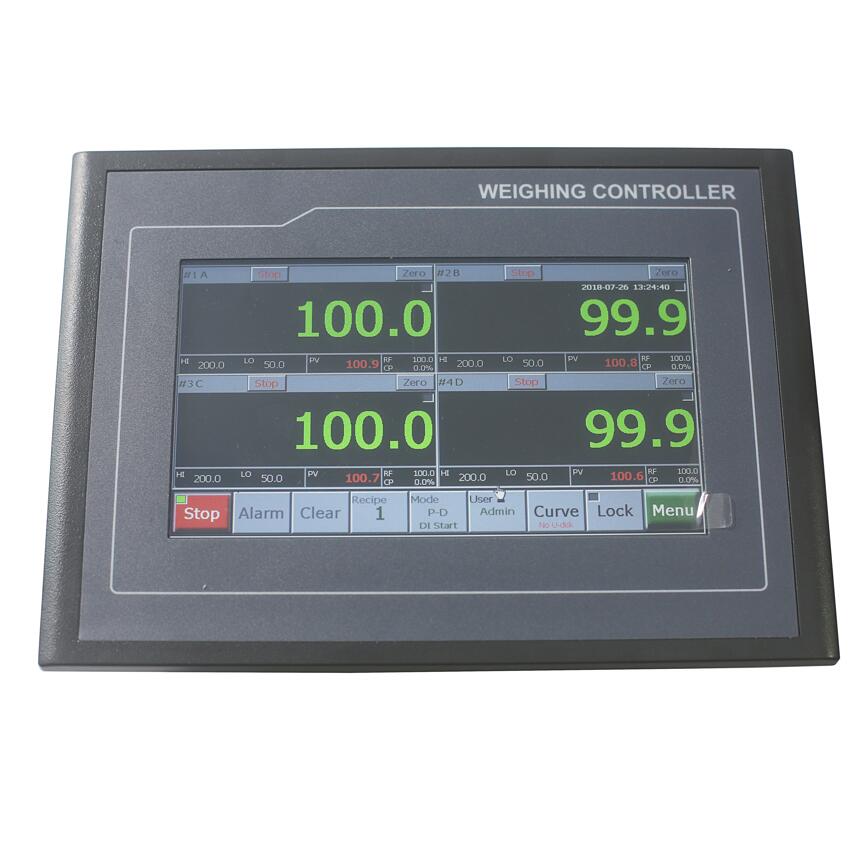

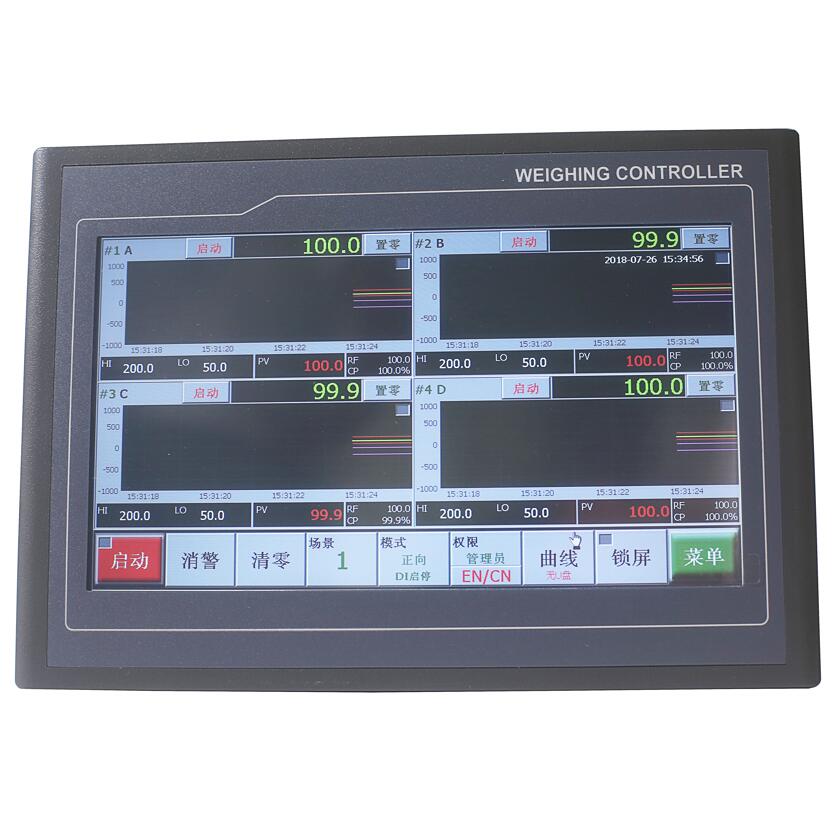

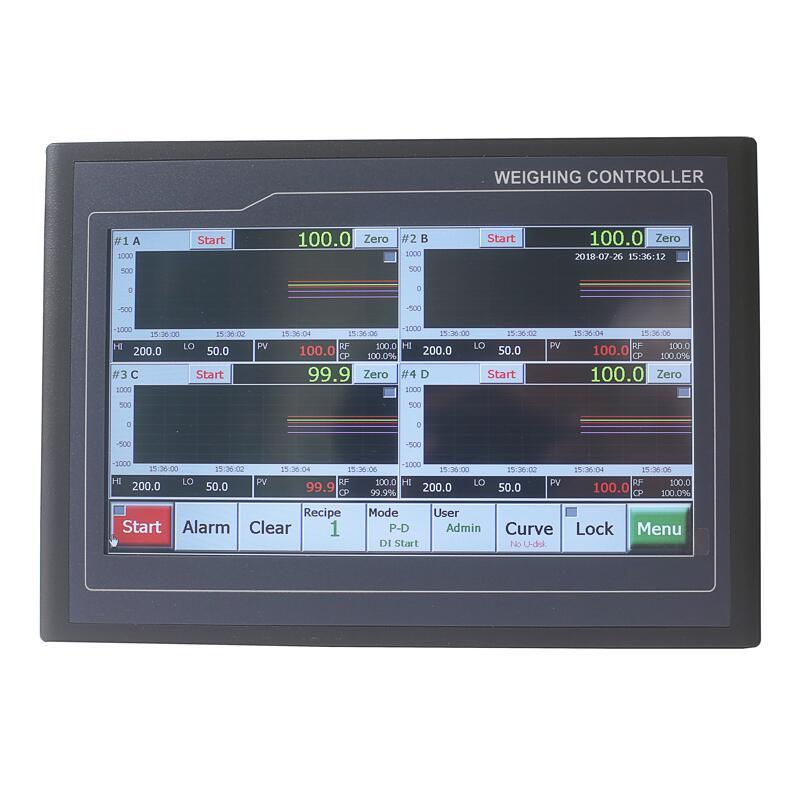

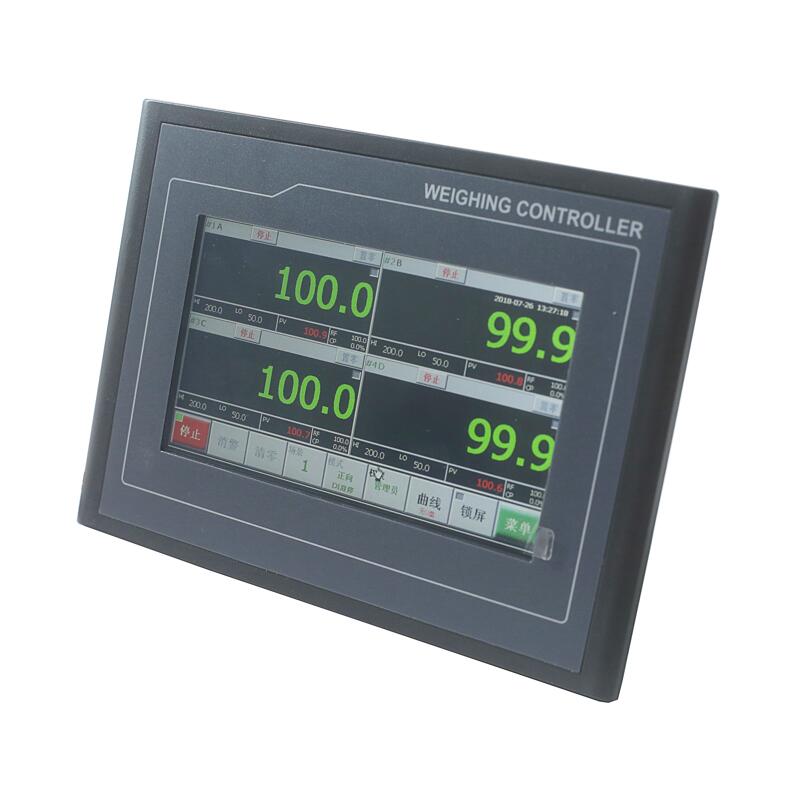

BST106-M10[FF] 4通道觸摸屏測力儀 峰值檢測儀表 三向測力控制器

1-4通道測力用。峰值檢測模式可選用：正向峰值/反向峰值/雙向峰值。

產品概述

2  系統模式可選用：組合模式/獨立模式。

2  峰值檢測啟停模式可選用：門限啟停/DI開關啟停。

2  整機EMC設計，抗干擾能力強，適用于工業環境。

2  Cortex-A8處理器，600MHz主頻，128M內存，128M存儲空間。

2  7”/10.2”TFT觸摸屏與測力/控制模塊一體化，超輕超薄機身。

2  測力接口

l 4個測力信號接口，每個接口最大可連接4個350Ω測力傳感器。

l 采用24位高精度高速∑-△A/D轉換模塊，內部分辨率1/130,000，采樣頻率3200Hz。

2  I/O接口

l 7路可定義的常開開關輸入[DI]與12/18路可定義的常開晶體管開關輸出[DO]。

l 4路可選配、可定義的模擬量信號AO[0~10V]，用于力值信號輸出。

2  數字通信接口

l COM1[RS232]&COM2[RS485]：可外接上位機IPC/PLC與LED遠程顯示器。

l COM[RS232]：可外接RS232串行打印機。

l USB1：可用于連接USB鼠標、從U盤下載操作界面軟件與備份數據至U盤。

l LAN：可選配的Ethernet口。

2  軟件功能

l 具有數字設定、數字調校與I/O測試功能。

l 具有上電置零、自動零位跟蹤、手動/自動置零與零位校準功能。

l 具有正向/反向加載校準與分段修正功能。

l 可存儲100組“場景數據”供測力與控制時選擇。

采用多任務工作模式，在進行參數設定等操作時，不影響測力與控制過程

產品性能

¨  顯示與操作

2 16位彩屏，800×480[7”]或1024×600[10.2”]分辨率，LED背光。

2 中/英文圖形顯示界面，觸摸式操作。

2 力值顯示范圍：-99,999~+999,999。

2 最大測力：可設定1~999,999。

2 顯示分度：可選1，2，5，10，20，50。

2 顯示分辨率：1/100,000。

2 力值單位：可選g，kg，t，lb[磅]，kp[千磅]，N[牛頓]，kN，自定義。

2 小數點位置：可選0，0.0，0.00，0.000。

¨  測力傳感器接口

2 4個測力信號接口，每個接口最大可連接4個350Ω測力傳感器。

2 激勵電壓/最大電流：DC5V，250mA。

2 信號輸入范圍：0~12.5mV。

2 測力傳感器輸出靈敏度：1.0~2.5mV/V。

2 24位∑-△ADC，內部分辨率1/130,000。

2 采樣頻率：3200Hz。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  開關量/模擬量信號接口

2 7路可定義的常開開關輸入[DI]。

2 12/18路可定義的常開晶體管開關輸出[DO]：DC24V，500mA。

2 4路可選配、可定義的模擬量信號輸出[AO]：0~10V/Max.50mA，非線性度：0.05%FS。

¨  數字通信接口

2 COM1[RS232]&COM2[RS485]：可外接上位機IPC/PLC與LED遠程顯示器。

2 COM[RS232]：可外接RS232串行打印機[波特率9600bps，無校驗，8位數據位，1位停止位]。

2 USB1：可用于連接USB鼠標、從U盤下載操作界面軟件與備份數據至U盤。

2 LAN：可選配的Ethernet口。

¨  工作指標

2 工作電壓：DC24V±20%。

2 最大功耗：10W。

2 大7”觸摸屏

l 外形尺寸：226.5×163.5×54mm（寬×高×深）。

l 視窗尺寸：154×87.5mm（寬×高）。

l 箱體尺寸：213×150mm（寬×高）。

l 盤面開孔尺寸：215×152mm（寬×高）。

l 重量：約0.72kg。

2 小7”觸摸屏（無LAN接口）

l 外形尺寸：203×149×54mm（寬×高×深）。

l 視窗尺寸：154×87.5mm（寬×高）。

l 箱體尺寸：190×136mm（寬×高）。

l 盤面開孔尺寸：192×138mm（寬×高）。

l 重量：約0.67kg。

2 10.2”觸摸屏

l 外形尺寸：274×193×58mm（寬×高×深）。

l 視窗尺寸：222.5×125mm（寬×高）。

l 箱體尺寸：259×178mm（寬×高）。

l 盤面開孔尺寸：261×180mm（寬×高）。

l 重量：約1.2kg。

2 前面板防護等級：IP65。

2 工作溫度：-25℃～+45℃。

2 儲存溫度：-30℃～+60℃。

2 相對濕度：不大于85%RH。
