提到變送器這幾個字，相信很多人不了解這個器件，變送器主要是一個可以輸出標準信號的傳感器。那么PLC變送器怎么連接？選擇變送器型號時需要注意什么？PHISHINE菲軒小編給大家解答一下！

一、什么是變送器？

變送器是從傳感器發展而來的，凡是能輸出標準信號的傳感器。標準信號是指物理量的形式和數量范圍都符合國際標準的信號。由于直流信號具有不受線路中電感、電容及負載性質的影響，不存在相移問題等優點，所以國際電工委員會(IEC)將電流信號 4mA~20mA(DC)和電壓信號 0V~10V(DC)確定為過程控制系統中模擬信號的統一標準。

PLC變送器

二、選擇變送器型號時需要注意什么？

變送器的選型通常根據安裝條件、環境條件、儀表性能、經濟性和應用介質等方面考慮。實際運用中分為直接測量和間接測量；其用途有過程測量、過程控制和裝置聯鎖。常見的變送器有普通壓力變送器、差壓變送器、單法蘭變送器、雙法蘭變送器、插入式法蘭變送器等。

壓力變送器和差壓變送器單從名詞上講測量的是壓力和兩個壓力的差，但它們間接測量的參數是有很多的。如壓力變送器，除測量壓力外，它還可以測量設備內的液位。在常壓容器測量液位時，需用一臺壓變即可。當測量受壓容器液位時，可用兩臺壓變，即測量下限一臺，測量上限一臺，它們的輸出信號可進行減法運算，即可測出液位，一般選用差壓變送器。在容器內液位與壓力值不變的情況下它還可以用來測量介質的密度。壓力變送器的測量范圍可以做的很寬，從絕壓0開始可以到100MPa（一般情況）。

三、PLC變送器怎么連接？

1、變送器輸出0-10V電壓信號，不可能存在兩線制；

2、三線制的話這樣接： 電源正接變送器的正極，電源負和信號輸出的負是同一個端子，變送器信號輸出的正接模擬量輸入的正極就可以了；

3、四線制的話這樣接：電源正負接變送器的供電正負，變送器信號輸出的正負接模擬量輸入的正負就可以了。

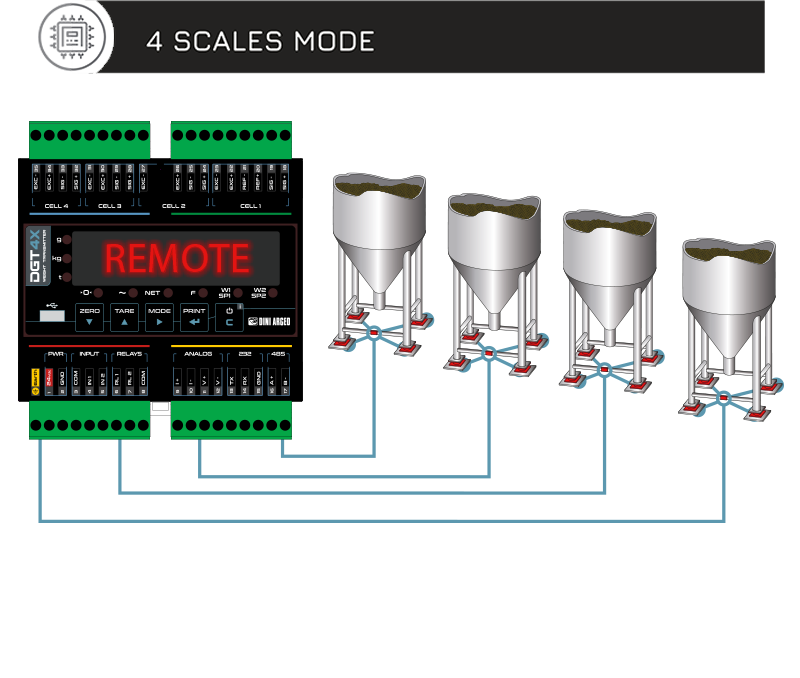

PLC變送器

PLC變送器怎么連接？選擇變送器型號時需要注意什么？以上就是關于PLC與變送器的連接方法，大家可以參考一下，如果有疑問可以咨詢一下PHISHINE菲軒公司的技術人員！
