DiniArgeo意大利狄納喬模擬量通信設置使用說明

  此標定說明適用于：狄納喬DiniArgeo的稱重儀表、稱重顯示控制器、重量變送器、稱重變送器、壓力變送器、電子臺秤、電子平臺秤等。

適用于型號（需要選配帶AN模擬量）：

3950系列：3590EQ、3590EXP、3590EXT、3590E、3590EKR

CPW系列：CPWE各種程序版本

DFW系列:DFWL、DFWLB、DFWPM、DFWLI、DFWLID、DFWXP、DFWR、DFWT、DFWKRP、DFWDXT、DFWKXT、DFW ATEX2GD、DFW ATEX2GDF、DFW-IECEX3GD、DFW ATEX3GD、DFWPM

DGT系列:DGT4X、DGT1P、DGT1S、DGT1、DGT4、DGTQ、DGTP、DGT20、DGT20I、DGTPK、DGTQF、DGTPF、DGTPKF、DGT60、DGT100、DGT603GD

可設置電壓：0~5V,1~5V,0~10V 電流：0~20mA,4~20mA,0~40mA

模擬輸出設置

若儀表配有模擬輸出 (選配件)，則可以通過以下步驟進行設置。

1.      上電后，按C鍵啟動儀表。

2.      屏幕顯示"888888"時，按TARE鍵進入儀表啟動菜單。

3.      屏幕顯示，按ZERO鍵選擇，屏幕顯示，按ENTER鍵進入選項。

4.      屏幕顯示，按ENTER鍵進入選項。

5.      屏幕顯示，按ZERO鍵選擇，屏幕顯示，按ENTER鍵進入模擬輸出菜單。

6.      屏幕顯示，按ENTER鍵進入選項選擇模擬輸出類型：無模擬輸出；模擬輸出與毛重成比例；模擬輸出與凈重成比例。選擇完按ENTER鍵確認。

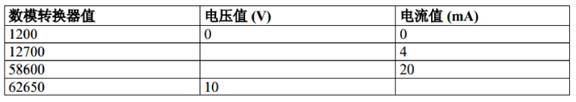

7.      屏幕顯示，按ZERO鍵選擇，屏幕顯示，按ENTER鍵進入選項設置零點時的模擬輸出值。設置完按ENTER鍵確認。

8.      屏幕顯示，按ENTER鍵進入選項設置滿量程重量，設置完按ENTER鍵確認。

9.      屏幕顯示，按ENTER鍵進入選項設置模擬輸出最大值，設置完按ENTER鍵確認。

10.  屏幕顯示，按ZERO鍵選擇，屏幕顯示，按ENTER鍵進入選項設置當重量處于欠載狀態時的模擬輸出值。設置完按ENTER鍵確認。

11.  屏幕顯示，按ENTER鍵進入選項設置當重量處于過載狀態時的模擬輸出值。設置完按ENTER鍵確認。

12.  屏幕再次顯示，按C鍵退出模擬輸出設置界面。

13.  屏幕顯示，按C鍵返回上一級選項。

14.  屏幕顯示，按C鍵返回上一級選項。

15.  屏幕顯示，按C鍵退出啟動菜單。

16.  屏幕顯示，必須按ENTER鍵保存設置數據。之后儀表自動重啟，同時拿去標定砝碼。

17.  儀表可正常工作。

以上就是PHISHINE菲軒分享的意大利狄納喬DiniArgeo的模擬量通信的設置使用說明,詳細記錄每一步過程希望對讀者有用。
